SUELO TECNICO ELEVADO

DESCRIPCIÓN

El Suelo Tecnico Sobreelevado nació con el desarrollo tecnológico de la edificación moderna, donde la racionalidad del espacio y su funcionalidad, unida a la estética, configuran los edificios actuales.


El Pavimento Técnico Elevado es un sistema de pavimentación modular de gran durabilidad que ofrece soluciones funcionales y estéticas en edificios públicos y oficinas.Su fácil instalación sin obra, permite crear un subsuelo puede albergar una variedad de instalaciones (eléctricas, de telecomunicaciones o ventilación) quedando ocultas y proporcionando una gran versatilidad arquitectónica.


Las partes que componen el Pavimento Técnico Elevado son: la estructura, el núcleo de la baldosa, los acabados superior e inferior y el canto perimetral.











Memoria Descriptiva


PEDESTALES Y TRAVESAÑOS





Estructura para pavimento elevado registrable



La estructura de pavimento elevado registrable esta compuesta esencialmente por pedestal y travesaño.


El pedestal galvanizado, se constituye de:


1. Base.
2. Tubo ∅ 22 x 1.5
3. Rosca + Tornillo
2. Tubo ∅ 25 x 1.2
5. Cabeza.
6. Guarnición para cabeza.


El travesaño está constituido por:


1. Perfil plegado H 18 mm galvanizado.
2. Guarnición de plástico para el perfil.



PEDESTAL



1. La base es redonda, de 93 mm de diámetro, formada mediante estampación en frío del acero con un espesor de 15/10 mm.
Reforzada con 8 nervios para asegurar la rigidez estructural.
Pedestal Preparada la fijación mecánica mediante 4 taladros de ∅ 8,5 mm y 4 taladros de ∅ 6,5 mm.


2. El tubo de ∅ 22 x 1.5 mm se fija a la base a presión.
La variación en altura determina la altura mínima del pedestal.


3. El sistema rosca + tornillo es la base de nuestra estructura patentada. El mecanismo de regulación micrométrico con regulación máximo de 50 mm. Consta de una rosca, o arandela y de un tornillo especial con paso M12 con un dispositivo de seguridad antidesprendimiento a la máxima regulación.


4. El tubo de ∅ 25 x 1.2, electrosoldado a la cabeza, funciona como guía del pedestal y además como protección del fuego.
Otra función es que hace de guía a la cabeza durante su regulación y otorga una notable resistencia del pie a cargas tanto transversalmente como horizontalmente.


5. La cabeza es cuadrada de 80x80 mm., con los ángulos redondeados y se fabrica mediante estampación en frío.


6. La guarnición para la cabeza se realiza con material termoplástico con una dureza calculada para sostener el panel y amortiguar el ruido del pavimento elevado.
Dispone de separadores guía de 90° para el centrado del panel del pavimento.



TRAVESAÑOS



1. Perfil plegado en forma de U de altura 18 mm. El travesaño está disponible en medida de 600 mm.


2. La guarnición para travesaño está compuesta por material termoplástico. Se coloca facilmente con una ligera presión a mano. Es de una dureza calculada como la protección de la cabeza del soporte y sirve como junta elástica y elemento de atenuación del ruido.

























BALDOSAS




Baldosas sin Recubrimiento - Baldosas con Recubrimiento - Baldosas con Recubrimiento Petreo







BALDOSAS SIN RECUBRIMIENTO




AC-AC NÚCLEO AGLOMERADO


Panel

Baldosas compuestas por núcleo de aglomerado de alta densidad (720 kg/m3) con un espesor de 30mm, bandeja superior de acero galvanizado en estrella matada de 0,5 mm. de espesor y bandeja inferior de acero galvanizado en estrella matada de 0,5 mm. de espesor.


La bandeja superior solapa sobre la bandeja inferior por medio de un plegado mecánico lo cual garantiza una estanqueidad del núcleo


Descripción Valores Norma
DIMENSIONES 600x600
ESPESOR 31mm
Reacción al fuego BFLs1 UNE-13501
Carga límite (Centro) CLASE 6 UNE-EN 12825




AC-AC NÚCLEO SULFATO


Panel

No hay información disponible en estos momentos.


Descripción Valores Norma
DIMENSIONES
ESPESOR
Reacción al fuego
Carga límite (Centro)




AL-AL NÚCLEO AGLOMERADO


Panel

Baldosas compuestas por núcleo de aglomerado de alta densidad (720 kg/m3) con un espesor de 35mm, con recubrimiento inferior y superior de hoja de aluminio de 150 micras.


El conjunto esta recercado por un junquillo perimetral de PVC.


Descripción Valores Norma
DIMENSIONES 600x600
ESPESOR 35mm
Reacción al fuego BFLs1 UNE-13501
Carga límite (Centro) CLASE 5 UNE-EN 12825




AL-AL NÚCLEO SULFATO


Panel

No hay información disponible en estos momentos.


Descripción Valores Norma
DIMENSIONES
ESPESOR
Reacción al fuego
Carga límite (Centro)





BALDOSAS CON RECUBRIMIENTO (PVC, linoleum, estratificado, caucho, madera natural, bambú)




R-AL NÚCLEO AGLOMERADO


Panel

Baldosas compuestas por núcleo de aglomerado de alta densidad (720 kg/m3) con un espesor de 35mm, con recubrimiento inferior de hoja de aluminio de 150 micras. El conjunto esta recercado por un junquillo perimetral de PVC.


Acabados

Las baldosas R-AL vienen mecanizadas de fabrica bien con PVC, Linóleum, Caucho, Estratificado. MAMPARESTYL, S.L. trabaja directamente con los mayores fabricantes de todo este tipo de recubrimientos


Descripción Valores Norma
DIMENSIONES 600X600
ESPESOR (pvc - linóleum - caucho)
ESPESOR (estratificado)
37mm
36mm
Reacción al fuego BFLs1 UNE-13501
Carga límite (Centro) CLASE 5 UNE-EN 12825




R-AL NÚCLEO SULFATO


Panel

Baldosas compuestas por núcleo de sulfato cálcico de alta densidad (1.500 Kg/m3) con un espesor de 30mm, con recubrimiento inferior de hoja de aluminio de 150 micras. El conjunto esta recercado por un junquillo perimetral de PVC de 1mm.


Acabados

Las baldosas R-SULFATO vienen mecanizadas de fabrica bien con PVC, Linóleum, Caucho, Estratificado. MAMPARESTYL, S.L. trabaja directamente con los mayores fabricantes de todo este tipo de recubrimientos.


Descripción Valores Norma
DIMENSIONES 600X600
ESPESOR (pvc - linóleum - caucho)
ESPESOR (estratificado)
33mm
32mm
Reacción al fuego A1FL UNE-13501
Carga límite (Centro) CLASE 1 UNE-EN 12825




R-AC NÚCLEO AGLOMERADO


Panel

Baldosas compuestas por núcleo de aglomerado de alta densidad (720 kg/m3) con un espesor de 35mm, encapsulado en su perímetro y cara inferior con una cubeta de acero galvanizado de espesor 0,60 mm. El conjunto esta recercado por un junquillo perimetral de PVC.


Acabados

Las baldosas R-AC vienen mecanizadas de fabrica bien con PVC, Linóleum, Caucho, Estratificado. MAMPARESTYL, S.L. trabaja directamente con los mayores fabricantes de todo este tipo de recubrimientos.


Descripción Valores Norma
DIMENSIONES 600X600
ESPESOR (pvc - linóleum - caucho)
ESPESOR (estratificado)
38mm
36mm
Reacción al fuego BFLs1 UNE-13501
Carga límite (Centro) CLASE 6 UNE-EN 12825




R-AC NÚCLEO SULFATO


Panel

Baldosas compuestas por núcleo de sulfato cálcico de alta densidad (1.500 kg/m3) con un espesor de 30mm, encapsulado en su perímetro y cara inferior con una cubeta de acero galvanizado de espeso 0,60 mm. El conjunto esta recercado por un junquillo perimetral de PVC.


Acabados

Las baldosas SULF R-AC vienen mecanizadas de fabrica bien con PVC, Linóleum, Caucho, Estratificado. MAMPARESTYL, S.L. trabaja directamente con los mayores fabricantes de todo este tipo de recubrimientos.


Descripción Valores Norma
DIMENSIONES 600X600
ESPESOR (pvc - linóleum - caucho)
ESPESOR (estratificado)
33mm
32mm
Reacción al fuego A1FL UNE-13501
Carga límite (Centro) CLASE 1 UNE-EN 12825





BALDOSAS CON RECUBRIMIENTO PETREO (Porcelánico, granito, marmol)




P-AC NÚCLEO AGLOMERADO


Panel

Baldosas compuestas por núcleo de aglomerado de alta densidad (720 kg/m3) con un espesor de 28mm, encapsulado en su perímetro y cara inferior con una cubeta de acero galvanizado de espeso 0,50 mm. El conjunto esta recercado por un junquillo perimetral de PVC de diferentes acabados dependiendo del recubrimiento.


Acabados

Las baldosas P-AC vienen mecanizadas de fabrica con el recubrimiento pétreo bien en granito, mármol, porcelánico o cualquier otro recubrimiento pétreo disponible en el mercado. Trabajamos directamente con canteras y con fabricantes de porcelánico para poder conseguir cualquier tipo de acabado. Las piezas están calibradas, rectificadas, pulidas y con un microbisel perimetral en su cara superior. Los espesores normalizados son 15 mm en granito y mármol y 10 mm en el porcelánico.


Descripción Valores Norma
DIMENSIONES 600X600
PESO (granito - mármol)
PESO (porcelánico)
30 kg
18 kg
ESPESOR (granito - mármol)
ESPESOR (porcelánico)
46mm
41mm
Reacción al fuego BFLs1 UNE-13501




P-AC NÚCLEO SULFATO


Panel

Baldosas compuestas por núcleo de sulfato cálcico de alta densidad (1.500 Kg/m3)con un espesor de 28mm, encapsulado en su perímetro y cara inferior con una cubeta de acero galvanizado de espeso 0,50 mm. El conjunto esta recercado por un junquillo perimetral de PVC de diferentes acabados dependiendo del recubrimiento.


Acabados

Las baldosas P-AC vienen mecanizadas de fabrica con el recubrimiento pétreo bien en granito, mármol, porcelánico o cualquier otro recubrimiento pétreo disponible en el mercado. Trabajamos directamente con canteras y con fabricantes de porcelánico para poder conseguir cualquier tipo de acabado. Las piezas están calibradas, rectificadas, pulidas y con un microbisel perimetral en su cara superior. Los espesores normalizados son 15 mm en granito y mármol y 10 mm en el porcelánico.


Descripción Valores Norma
DIMENSIONES 600X600
PESO (granito - mármol)
PESO (porcelánico)
37 kg
25 kg
ESPESOR (granito - mármol)
ESPESOR (porcelánico)
46mm
41mm
Reacción al fuego A1FL UNE-13501

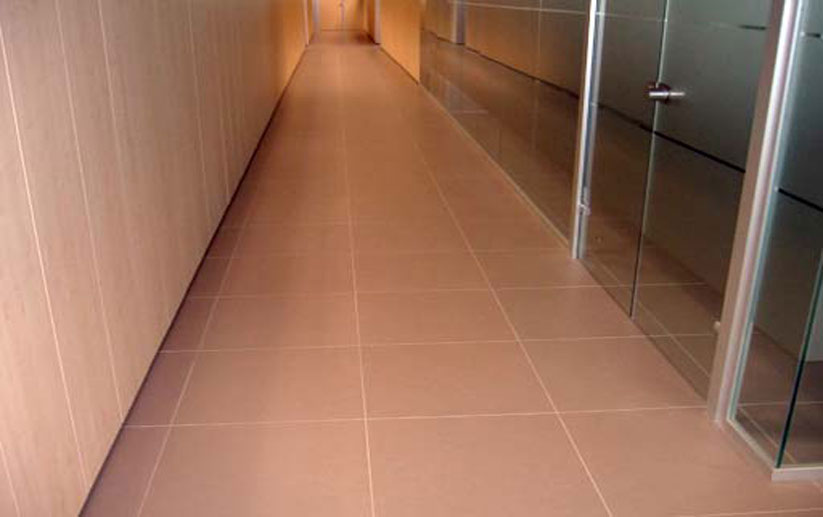

Galería de Imágenes
